Lysimeteranlage Visualisierung

Datenvisualisierung

Die Visualisierung der Lysimeterdaten - eine MS Excel/VBA Anwendung. Durch Verwendung einer defacto Standard- Software wird im besonderen Maße dem Kundenwunsch nach einfachen und wartbaren Softwarelösungen Rechnung getragen.

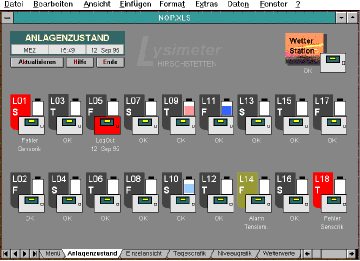

Im nebenstehenden Bild wird der Anlagenzustand durch Pictogramme dargestellt. Rote Symbole signalisieren einen Fehler, zum Beispiel in der Sensorik. Die Pictogramme sind zugleich als Schaltflächen ausgelegt, ein Klick auf das Lysimetersymbol ruft das entsprechende Datenblatt mit der Meßwertanzeige auf.

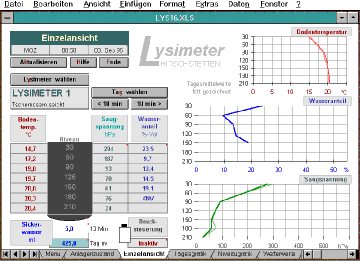

Darstellung der Zehnminutenmittelwerte eines Lysimeters, sowohl tabellarisch (siehe Bild) wie auch als Liniengrafik. Die Excel - Tabellenblätter sind eine ideale Basis für Datendarstellungen. Grafiken und Pictogramme können an beliebiger Stelle des Tabelleblattes zusätzlich als Informationsträger angeordnet werden.

Tageswerte

Der Tagesgang der Meßwerte eines Lysimeters. Auf einen Blick läßt sich der Durchgang einer Wasserfront an den Meßwertkurven ablesen (ohne Abbildung).

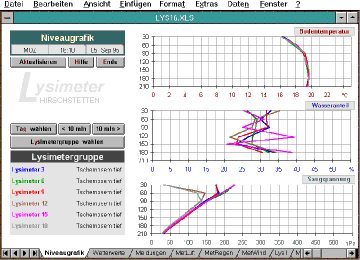

Darstellung der Momentanwerte einer Lysimeter-Gruppe über die sieben Tiefenniveaus, in diesem Falle die sechs tiefgründigen Tschernoseme. Die Messkurven vom 15. September 1995 zeigen ein außergewöhnliches Ereignis: Nach einem Dauerregen mit mehr als 80 Liter Niederschlag/m² erreicht die Wasserfront das -30 cm Niveau, Bodentemperatur (oberes Diagramm) und Saugspannung (unteres Diagramm) sinken dramatisch.

Abweichungen in den Meßwerten lassen sich in diesen Diagrammen auf einen Blick erkennen, zum Beispiel bei den Bodenfeuchtewerten im mittleren Diagramm (in diesem Fall bedingt durch die unterschiedlichen Befülltermine der Behälter). Diese Darstellung ist ideal für Plausibilitätsbetrachtungen.

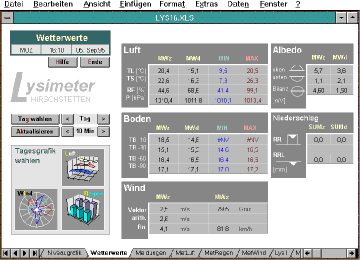

Die Wetterwerte werden sowohl tabellarisch als Momentanwerte wie auch in unterschiedlichen Grafik-Darstellungen angezeigt.

Austrian Research Center
A-2440 Seibersdorf
